Hilfe!!! Betonwände voller Kiesnester, was müssen wir nun tun?

Hallo Bauexperten, Hallo Josef,

wahrscheinlich ist folgendes was für deine Baumurksseite. Leider ist das auf unserer Baustelle passiert und wir sind nun erstmal ratlos was wir nun tun müssen um diesen Pfusch zu beheben.

Die Betonwand wurde als WU-Betonwand ausgeschrieben.

"Stahlbetonwände im EG d= 25cm in WU Beton für malermäßige Nachbehandlung innen, Expositionsklasse XC4, XF1, XA1 (alternativ WU Faserbeton) C25/30 sach und fachgerecht nach Zeichnung mit allen Aussparungen und Durchlässen herstellen. (inkl. Schalung).
Vor Betonierbeginn ist umlaufend ein WU-Anschlussfeinbeton Korngröße nicht über 8 mm mindestens 20 cm hoch einzubringen.
Es muß Dichtigkeit gemäß Lastfall 6.1 Aufstauendes Sickerwasser nach DIN 18196 Teil 6.1 Erreicht werden. Bewehrung gemäß Baustahlliste und Bewehrungsplänen des Statikers.

"
"Die Betonwände sind so abzudichten, daß eine dampfdiffusionsdichte Bauweise gemäß Nutzungsklasse A für Wohnraum entsteht.
Durch den Lehmboden und die Hanglage ist es erforderlich die Beanspruchungsklasse 1 zu erfüllen. Diese gilt für drückendes und nichtdrückendes Wasser sowie zeitweise aufstauendes Sickerwasser.
"

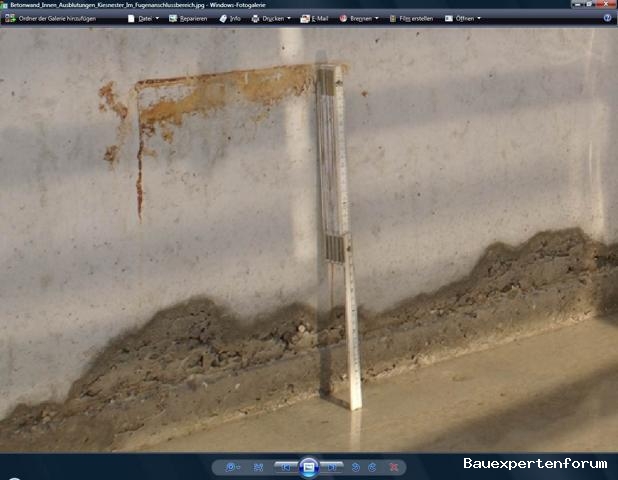

Ich lade mal ein paar Bilder hoch um den Murks zu veranschaulichen.




Bin für jeden wertvollen Ratschlag, dankbar.

Gruß
Hugo



Hm, irgendwie bin ich in einen Timeout gelaufen. Ich versuch nochmal die Bilder zu laden....

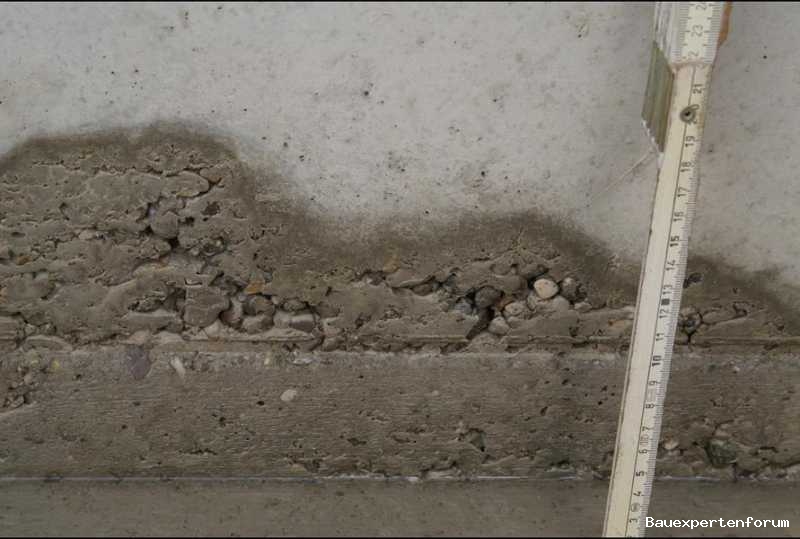

Das schlimme dabei ist, daß fast alle Kiesnester sowohl von Innen als auch von Aussen zu sehen sind. D.h, diese poröse Schicht geht komplett durch die 25er WU-Betonwand!
Kann man das noch dicht bekommen und wenn ja, wie?

Vielen Dank für Eure Hilfe!

Gruß
Hugo



Danke für deine Antwort. Wie im letzten Beitrag von mir beschrieben, gehen diese Kiesnester leider durch die komplette Wandstärke hindurch.

Was ist bei so einem Fall überhaupt noch zu retten?



zunächst danke Ich dir für die wertvolle Einschätzung.
Das ist also dann schon ein richtig schwerwiegender Mangel, den man leider nicht so einfach beheben kann.
In der Tat sind von den Betonwänden bis auf eine einzige, alle mit Kiesnestern und einem mehr oder weniger schlechten Anschluss an die Bodenplatte betoniert worden. Es wurde auch kein Anschlussfeinbeton verwendet so wie er eigentlich im LV steht.

Wie kann so ein Rückbau denn erfolgen. Muß da ein Abrissbagger kommen, oder kann man das irgendwie mit Presslufthammer oder sonstigem Gerät rückbauen?

Ich werde so schnell es geht einen Sachverständigen einschalten, der die Mängel in einer Mängelliste zusammenfasst und dann offiziell diese Mängel schriftlich einreichen.
Derweil wird nun schon mit der 1stn Steinreihe / Coriso 07 für Passivhaus begonnen, auch hier habe ich schon einige kleinere Mängel entdeckt.
Würdest du vorschlagen, daß ich einen Baustop verlange, damit man überhaupt noch an die Betonwand mit entsprechendem Gerät hinkommt. Das Haus steht an einem Hang und daher ist hier die Betonwand nur von der vorderen Seite (Strassenseite) zugänglich. D.h. wenn erst mal die Mauern stehen dann kommt man nicht mehr an die

Betonwand heran.

Eine weitere Frage ist, ob man nicht sog. Halfenschienen für den Anschluss von Innenwänden hätte einbetonieren müssen. Wie ist denn hier eigentlich die Vorgehensweise, kann man die Innenwände (24er Planverfüllziegel, 17er und 11,5er Planziegel) auch anders an die Betonmauern anschließen?

Vielen Dank für die wertvollen Ratschläge!

Gruß
Hugo



Den Bauvertrag habe ich selbst nach mehreren Ausschreibungen an diese Fa. vergeben. Für das LV hatte ich professionelle Hilfe in Anspruch genommen.
Resultat: die Baufirma hat mit mir einen VOB-B Vertrag in dem das LV natürlich neben Statik (Bewehrungsplänen) , Werkplan, etc Bestandteil ist.
Desweiteren haben wir vereinbart, daß ich auf der Baustelle 3 Wochen lang mithelfe zusammen mit meinem Schwiegervater der Maurer ist.
Leider waren die 3 Wochen schon beim betonieren der Bodenplatte vorbei, so daß ich beim betonieren der Wände nicht Anwesend sein konnte.
Die Statik wurde bei der Bodenplatte, sowie bei den bewehrten Frostschürzen auch abgenommen. Leider aber nicht bei der Betonwand. Der Statiker wollte erst wieder bei der Decke kommen.

Wie muß ich nun vorgehen.
a.) Baustopp? Darf ich das überhaupt?
b.) Sachverständigen sobald wie möglich vor Ort haben. Ich bin beim VPB und habe dort bereits einen zugewiesenen Sachverständigen, den ich ohnehin für die Abnahme der Gewerke beauftrage.
c.) Muß wirklich schon ein Jursist eingeschaltet werden?

Vielen Dank für Eure Hilfe!

Ich weiß ich habe mir wohl zuviel zugetraut. Nun ist es wohl zu Spät. Es gilt nun das Beste aus dieser Situation zu machen



Hallo Josef,

Danke für deine Infos.

Ich versuche alles so gut wie möglich zu beantworten.
Eine Nahaufnahme kann ich versuchen zu bekommen. Ist mit ner hochauflösenden Diggi fotografiert.

zu 1.) Es wurde mit Betonbombe betoniert. Es war ein ca. 50 cm langer Schlauch (sah eher wie eine fransige Tüte aus) daran befestigt. Als ich noch gegen Mittag da war, wurde gerade angefangen zu betonieren. Da sah ich, daß man eigentlich zügig, also nach ca. 2 Minuten schon immer den nächsten Beton mit dem Kran per Betonbombe reinkippte.
Es wurde auch mit einem Flaschenrüttler nach meinem dafürhalten lange gerüttelt und sich bemüht, zwischen die teilweise recht dichte Bewehrung bis ganz nach unten zu gehen. Dabei gabe es teilweise viele resonanzen mit der Schalungswand, weil man auch versuchte außen an der Bewehrung vorbei, entlang der Schalungswand nach unten zu kommen. Es fiel mir auf, daß gleich bis ganz nach oben aufgefüllt wurde. Keine Ahnung ob das so gut ist. Außerdem war ich nur bei der ersten kurzen Wand dabei, weil ich wieder zur Arbeit mußte.

zu 2.)
Dieser Verlauf ist unter einem 2,51 m breiten Fenster.

zu 3.)
Der Querabsatz ist daher so hoch oben, weil sich darunter das Fundament für die BoPla befindet. Der Querabsatz entstand dadurch, weil die Schalung nicht hoch genug für 2,75 meter hohe Betonwände war. Mann hat deshalb 6er Riegel untergebaut.



Anbei noch der rangezoomte Meterstab nachdem Josef gefragt hatte.


Ein paar weitere Fragen:
a.) Mir fällt gerade noch ein, daß keine Halfenschienen für den Anschluss Betonwand zu Innenwänden einbetoniert wurden. Wie kann man nun die Innenwände statisch korrekt an der Betonwand befestigen?

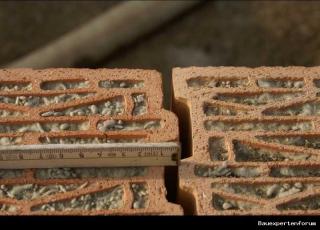

b.) Muß ich eine 3 cm dicke Mörtelfuge bei einem Wärmedämmziegel wie Coriso mit Lamda 0,7 für ein Passivhaus akzeptieren?
c.) Wie sieht es mit einem nicht mit Mörtel verfüllten Stoßfuge aus, wo ein Spalt von ca. 1,0 cm besteht?
d.) Von der Aussenkante zur Terrassentür sind es laut Plan 136,5 cm. Beim Nachmessen komme ich auf 140 cm. Ist das noch innerhalb der erlaubten Toleranzen? Darüber kommt ein Holzrahmenbau bei dem die Fenster genau postioniert sein werden. Ein Versprung um 3,5 cm wird da wohl auffallen, denke ich.
e.) Die Anschlussbewehrung für die Betondecke hat auf einer Seite eine Betonüberdeckung von 10 cm, weil der Bewehrungskorb wohl zusammengedrückt wurde. Ist das statisch schon bedenklich?

Aber am wichtigsten ist ob die Betonwand dicht ist oder dicht zu bekommen ist.

Vielen Dank!



Hier noch ein Bild, daß direkt beim Meterstab aufgenommen wurde:



hmm, wie krieg ich noch weitere Bilder eingefügt....

Schon mal vielen Dank! Bin total froh daß man mir hilft.
